造成斜管沉淀池出水水質不穩定的原因
作者來源:gysxlc 發布時間： 2018/3/19 10:03:01 標簽：造成斜管沉淀池出水水質不穩定的原因

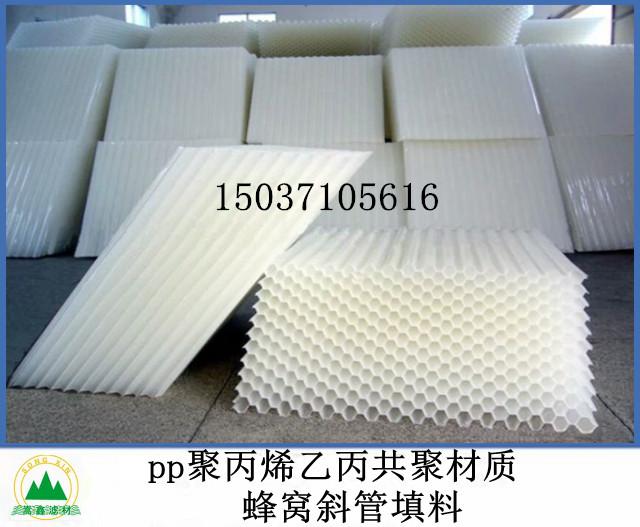

導讀：由于運行時間久,設備老化等原因,采用蜂窩斜管填料的斜管沉淀池經常出現出水濁度突然變壞的情況,造成這種情況的因素有哪些呢
造成斜管沉淀池出水水質不穩定的原因
目前，國內大多數水廠因資金或其他方面的因素，并沒有采用新技術的改造工程，大多還是采用傳統方式進行日常的工作。傳統的水廠一般都是采用原水取水泵房-混合-網格反應池—斜管沉淀池-普通快濾池-清水池的步驟來完成水處理工作的。由于運行時間久，設備老化等原因，采用蜂窩斜管填料的斜管沉淀池經常出現出水濁度突然變壞的情況，造成這種情況的因素有哪些呢？
1,水量的大小直接限制了靜態管道混合器的運行效率。
2,混凝劑是否有效利用直接關系著原水中需要混凝劑去處理的懸浮物,膠質等是否去除干凈，當然，這與混凝劑聚合氯化鋁等的質量也好壞有很大的關系。如果在混合的過程中，混凝劑沒有完全溶解，不僅浪費，也起不到應有的作用，而藥劑投加設備與水量的大小總會出現“晚一步”的現象，也造成了混凝劑的使用質量下降。
3,集水槽出水量是否均勻。
4,斜管填料沉淀池內集水槽原為鋼筋混凝土結構，斜管沉淀池出水經50mm*50mm的方孔流入集水槽，因施工誤差,長時間受水流侵蝕和自身的沉降，方孔的底邊就有不在同一水平高度的現象，引起沉淀池出水不均勻，集水槽槽前、槽后的濁度相差達20%，總集水濁度也比槽前濁度增加40%，影咱了沉淀后水的濁度。
5,斜管沉淀池內存在排泥盲區。沉淀池的兩側及兩端往往會堆積有不少污泥，這些地方清理困難，常年累月之下就會有很多淤泥沉積，當水流增大時就會沖走，水流減小就又再次沉積，不斷反復。
6,沉后水的濁度對積泥深度的變化也很敏感。
斜管沉淀池在運行的過程中，按照相關規定做到有效的管理，不僅可以提高工作效率，也可以之間提高斜管本身的使用壽命，減少因更換斜管而增加的資金。
